Holz-Beton-Verbundsystem

Ein starkes Team im Verbund

Foto eines LENO-Holzelements mit Betonschicht in der Produktionshalle von ZÜZBLIN Timber.

Neben der üblichen Methode mit nachträglichem Ortbeton ist der ZÜBLIN Holz-Beton-Verbund auch in der Ausführung als Fertigteilsystem konzipiert. So werden die guten Eigenschaften des Betons in der Druckzone als Schwingungsdämpfer und als Massenbringer für den Schallschutz mit den konstruktiven Vorteilen des Holzbaus kombiniert. Auch in sichtbarer Ausführung wird die Feuerwiderstandsklasse REI 90 erreicht.

Durch einen möglichst form-schlüssigen Verbund der Baustoffe Holz auf der Unterseite und Beton auf der Oberseite werden die Eigenschaften beider Materialien gezielt genutzt. Das Holz übernimmt dabei den Lastabtrag in der Zugzone, der Beton wirkt in der Druckzone.

Tilman Conrad
Technischer Vertrieb Bausysteme

Sie planen

Unsere Holz-Beton-Verbundelemente punkten bei Ihren besonderen Anforderungen

Spannweiten ab 6 m

Hochbelastete Decken

Schallschutzdecken

Büro-, Gewerbe- und Wohnungsbau

Foto der Montage eines HBV-Elements. BV hochhaus Carl Pforzheim.

Ihre Vorteile

Hohe Tragfähigkeit trotz schlanker Platten
Reduziertes Eigengewicht gegenüber vergleichbaren reinen Betonplatten.
Geringere Bauteildicke, als bei reiner Holzdecke wegen Wegfall der Kiesschüttung
Das Schwingungsverhalten kann durch den Betonanteil verbessert werden
Wirksame Barriere bei Feuerausbreitung
Verbesserter Schallschutz (Luft- und Körperschall) gegenüber vielen reinen Holzkonstruktionen
Kurze Bauzeit durch werkseitig vorbereitete LENO^®-Elemente

Luftaufnahme eines runden Rohbaus aus Holz. Zu sehen sind auch HBV-Elemente.

Deckenunterseite in Holzoptik für höhere Wohnqualität
Einfaches Anschließen von untergehängten Bauteilen bzw. Installationen/Abhangdecken
Für die Betonage ist nur eine Randabschalung erforderlich
Optionale Überhöhung der LENO^®-Elemente: Verzicht auf Unterjochung der Elemente während Betoniervorgang = deutliche Reduzierung der Bauzeit möglich
Reduzierung der CO₂-Emissionen gegenüber reiner Betondecke um bis zu zwei Drittel

Individuelle Möglichkeiten

Jedes Bauprojekt steckt voller Herausforderungen und hat unterschiedliche Anforderungen und Vorteile. So auch die verschiedenen Holz-Beton-Verbund-Systeme.

HBV-Kerve
© ZÜBLIN Timber
Bewährte Variante: HBV-Kerve
Aufbeton vor Ort
Kosteneffiziente Lösung, einfach, wieder lösbar mit Schraubenhülsen

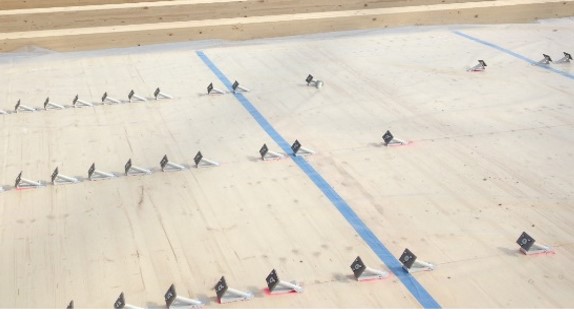

HBV-FT
© ZÜBLIN Timber
HBV-FT
Schraubverbinder & Aufbeton vor Ort aufbringen
Alternativ: Fertigteile ab Werk, lange Trocknungszeiten entfallen, kein Wassereintrag ins Bauwerk

Leistungen

Einbaufertige LENO^®-Brettsperrholz-Deckenplatte vorbereitet für den bauseitigen Verbund mit gängigen HBV-Varianten, mit:

Werkseitiger Witterungsschutz-Folie zwischen LENO^® und Betonspiegel, um ein Durchsickern von Betonwasser zu vermeiden
Werkseitig in Schubkerven eingelegten Bohlen für sicheres Verlegen ohne Stolperfallen (bauseits aufschneiden)
Abgeklebter Stoßleistenfräsung / Stoßleisten
Element- & Montageplanung inklusive prüffähiger Statik nach DIN CEN/TS 19103 und vBG
Statischer Nachweis für überhöhten Bauteilen mit Verzicht auf Unterjochung
Balkenlage mit Ortbeton oder Fertigteil
